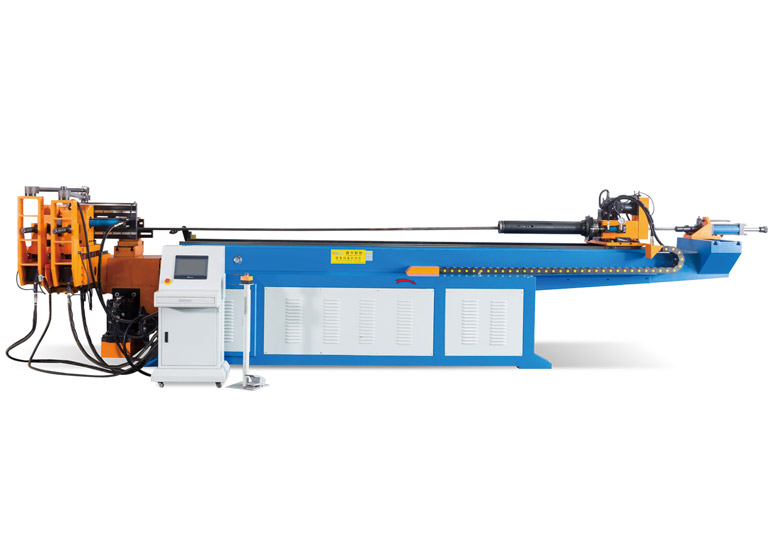

雙層彎管機 SB-75CNC-4A-2S

服務熱線：

133-8028-8977

點擊咨詢

詳細描述

機械特點：
1、全自動彎管機可對復雜三維管件進行左右彎制。
2、通過5-13軸伺服電機精確控制。
3、可實現1-4層模具左彎和右彎功能。
4、可實現大半徑或螺旋狀產品彎曲、帶推彎功能。
5、工業計算機系統具備3D干涉檢查功能。
6、可連接機器人和三維測量儀等。
7、可直接用輸入管件數據生成3D立體圖,并能模擬管件成型過程,預視管件成形圖形。
8、有完善的機器故障報警功能，并在屏幕上顯示報警信息，便于操作者直找、排除故障。

設備參數：

機型	單位	SB-18CNC	SB-25CNC	SB-38CNC	SB-50CNC	SB-63CNC	SB-75CNC	SB-89CNC
最大彎曲管徑X厚壁	mm	φ19.1×1.2	φ25.1×1.5	φ39.1×2	φ51.1×3	φ65.1×4	φ76.1×4	φ90.1×6
最大彎曲半徑	mm	R120	R160	R180	R250	R250	R300	R300
最大彎曲角度	°	190	190	190	190	190	190	190
最大送料長度	mm	1800	2000	2200	2500	3000	3000	3000
送料方式	-	直送或夾送	直送或夾送	直送或夾送	直送或夾送	直送或夾送	直送或夾送	直送或夾送
彎管速度	°/s	Max.180	Max.150	Max.150	Max.85	Max.85	Max.40	Max.30
轉管速度	°/s	Max 200	Max 200	Max 200	Max 200	Max 200	Max 160	Max 160
送料速度	mm/s	Max.1000	Max.1000	Max.1000	Max.1000	Max.1000	Max.800	Max.800
彎管精度	°	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1
轉管精度	°	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1
送料精度	mm	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1
資料輸入方式	-	坐標（X/Y/Z）
彎管方式		伺服彎管1kw	伺服彎管2kw	伺服彎管3kw	伺服彎管4.4kw	伺服彎管7kw	伺服彎管11kw	伺服彎管15kw
轉管伺服電機功率	kw	0.2	0.4	0.75	0.75	0.75	1	1.5
送料伺服電機功率	kw	0.4	0.75	1	1.5	1.5	1.5	2
管件允許彎頭數	個	32個彎
可儲存零件數	組	2000	2000	2000	2000	2000	2000	1000（PLC）
油壓電機功率	kw	2.2	4	4	5.5	5.5	7.5	11
系統最大壓力（可調）	Mpa	10	12	12	12	12	12	14
機器重量	kg	1200	1300	1500	2500	3000	4500	5500
